- Randomization
- rand vs randc
- Constraint: Expression Vs Weighted Distribution
- Pre-randomization vs Post-Randomization
- Constraint Operators: Implication, Equivalence and IF ELSE
- Turning ON/OFF Constraint

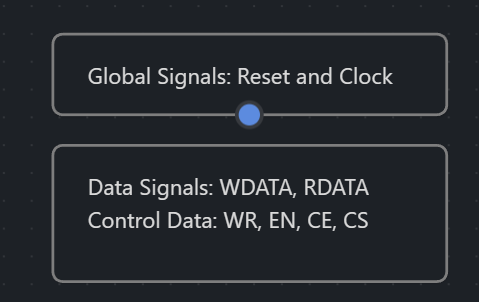

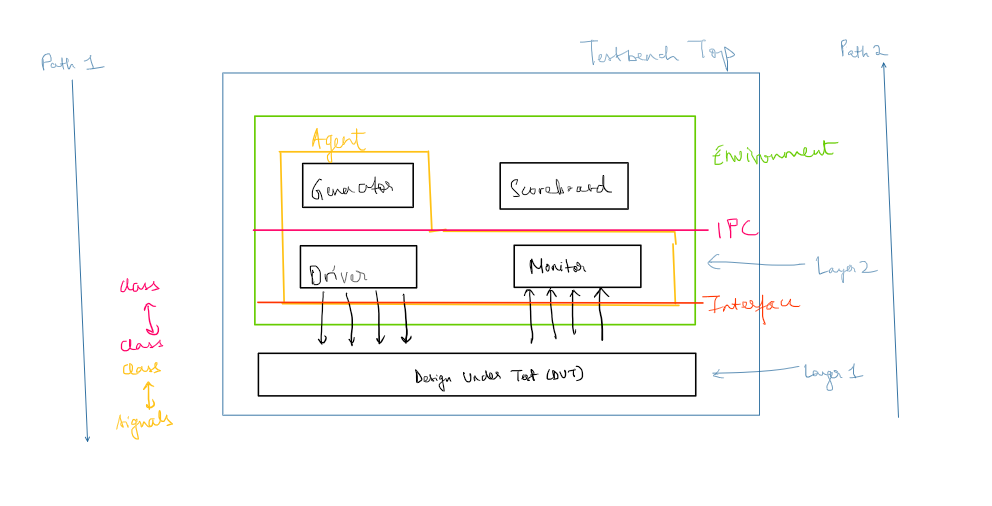

- Building Transaction Class

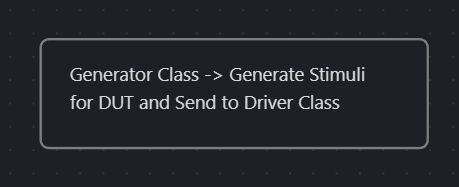

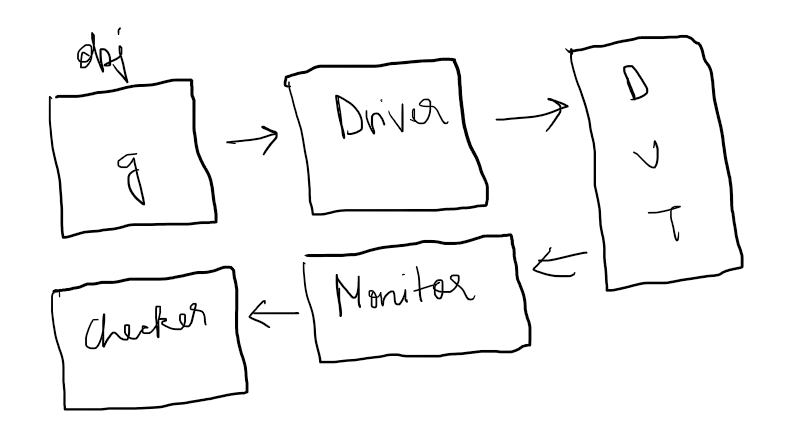

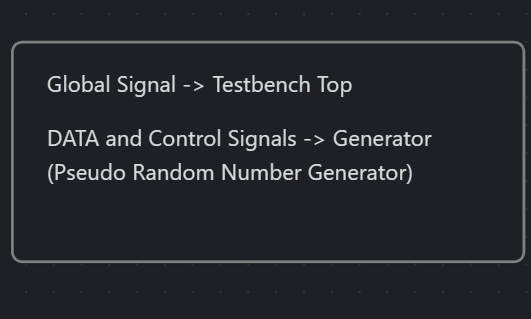

Understanding Generator
Generating random Values with rand
/*
module dut(
input [3:0] a,b,
output [3:0] y
);
endmodule
*/
///// transaction
///// generator
class generator;
randc bit [3:0] a, b; ///////// rand or randc
bit [3:0] y;
endclass
module tb;
generator g;
int i = 0;
initial begin
g = new();
for (i = 0;i<10;i++) begin
g.randomize();
$display("value of a: %0d and b: %0d", g.a, g.b);
#10;
end
end
endmodule
Checking Randomization is Successful: IF ELSE
///// transaction
///// generator
class generator;
randc bit [3:0] a, b; ///////// rand or randc
bit [3:0] y;
constraint data { a > 15; }
endclass
module tb;
generator g;
int i = 0;
int status
initial begin
g = new();
for (i = 0;i<10;i++) begin
if(!g.randomize()) begin
$display("Randomization Failed at %0t",$time);
$finish();
end
$display("value of a: %0d and b: %0d", g.a, g.b);
#10;
end
end
endmodule
Checking Randomization is Successful: assert
///// transaction
///// generator
class generator;
randc bit [3:0] a, b; ///////// rand or randc
bit [3:0] y;
//constraint data { a > 15; }
endclass
module tb;
generator g;
int i = 0;
int status = 0;
initial begin
g = new();
for (i = 0;i<10;i++) begin
/*
if(!g.randomize()) begin
$display("Randomization Failed at %0t",$time);
$finish();
end
*/
assert(g.randomise())else
begin
$display("Randomization Failed at %0t",$time);
$finish();
end
$display("value of a: %0d and b: %0d", g.a, g.b);
#10;
end
end
endmodule
Care while working with multiple Stimuli
///// transaction
///// generator
class generator;
randc bit [3:0] a, b; ///////// rand or randc
bit [3:0] y;
//constraint data { a > 15; }
endclass
module tb;
generator g;
int i = 0;
int status = 0;
initial begin
for(i = 0; i<10; i++) begin
g = new();
g.randomize()
$display("Value of a:%0d and b: %0d", g.a,g.b);
#!0;
end
end
endmodule

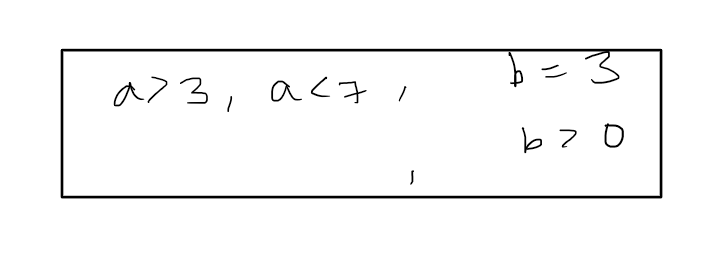

Adding Constraint: Simple Expression
///// transaction
///// generator
class generator;
randc bit [3:0] a, b; ///////// rand or randc
bit [3:0] y;
/*
constraint data_a {a > 3; a < 7; }
constraint_data_b {b == 3}
*/
constraint data {a > 3; a < 7; b > 0;}
endclass
module tb;
generator g;
int i = 0;
int status =0;
initial begin
for(i = 0; i<10; i++) begin
g = new();
g.randomize()
$display("Value of a:%0d and b: %0d", g.a,g.b);
#!0;
end
end
endmodule
Adding Constraint: Working with Ranges
///// transaction
///// generator
class generator;
randc bit [3:0] a, b; ///////// rand or randc
bit [3:0] y;
/*
constraint data_a {a > 3; a < 7; }
constraint data_b {b == 3}
*/
//constraint data {a > 3; a < 7; b > 0;}
/*
constraint data {

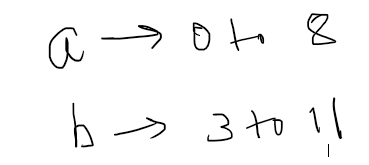

a inside {[0:8],[10:11],15}; // 0 1 2 3 4 5 6 7 8 10 11 15
b inside {[3:11]}}; // 3 4 5 6 7 8 9 10 11
*/
constraint data {
!(a inside{[3:7]});
!(b inside{[5:9]});
}
//// a = 3:7, b = 5:9
endclass
module tb;
generator g;
int i = 0;
int status = 0;
initial begin
for(i = 0; i<10; i++) begin
g = new();
g.randomize()
$display("Value of a:%0d and b: %0d", g.a,g.b);
#!0;
end
end
endmodule
External Function and Constraint
///// transaction
///// generator
class generator;
randc bit [3:0] a, b; ///////// rand or randc
bit [3:0] y;
extern constraint data;
extern function void display();
endclass
constraint generator::data {
a inside {[0:3]};
b inside {[12:15]};
};
function void generator::display();
$display("Value of a: %0d and b : %0d, a,b");
endfunction
module tb;
generator g;
int i = 0;
int status = 0;
initial begin
g = new();
for(i = 0; i<15; i++) begin
assert(g.randomize()) else $display("Randomization Failed");
g.display();
#10;
end
end
endmodule
Pre and Post Randomization Methods
//pre-randomize
//post-randomize
class generator;
randc bit [3:0] a, b; ///////// rand or randc
bit [3:0] y;
int min;
int max;
function void pre_randomize(input int min, input int max);
this.min = min; // refer to a class variable
this.max = max;
endfunction
constraint data {
a inside {[min:max]};
b inside {[min:max]};
};
function void post_randomize();
$display("value of a: %0d ad b: %0d", a,b);
endfunction
endclass
module tb;
int i = 0;
generator g;
initial begin
g = new();
for(i = 0; i<10; i++) begin
g.pre_randomize(3,8);
g.randomize();
#10;
end
end
endmodule

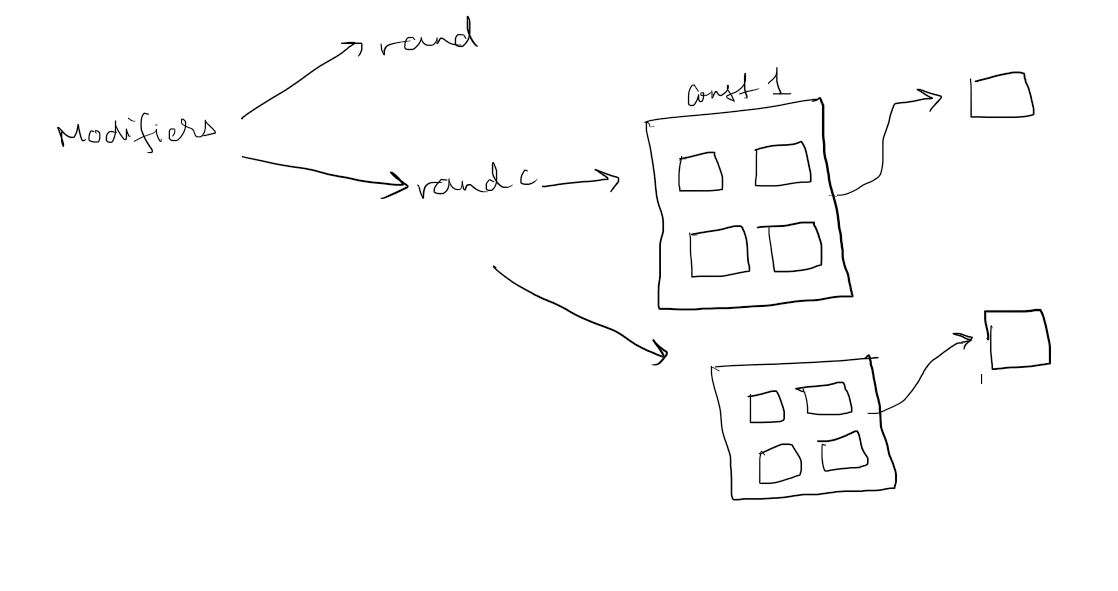

Things you need to consider while working with randc
//pre-randomize
//post-randomize
class generator;
randc bit [3:0] a, b; ///////// rand or randc
bit [3:0] y;
int min;
int max;
function void pre_randomize(input int min, input int max);
this.min = min; // refer to a class variable
this.max = max;
endfunction
constraint data {
a inside {[min:max]};
b inside {[min:max]};
};
function void post_randomize();
$display("value of a: %0d ad b: %0d", a,b);
endfunction
endclass
module tb;
int i = 0;
generator g;
initial begin
g = new();
$display("SPACE 1");
g.pre_randomize(3,12);
for(i = 0; i<6; i++) begin
g.randomize();
#10;
end
$display("SPACE 2");
g.pre_randomize(3,12); // 3 4 5 6 7 8 9 10 11 12
for(i = 0; i<6; i++) begin
g.randomize();
#10;
end
end
endmodule

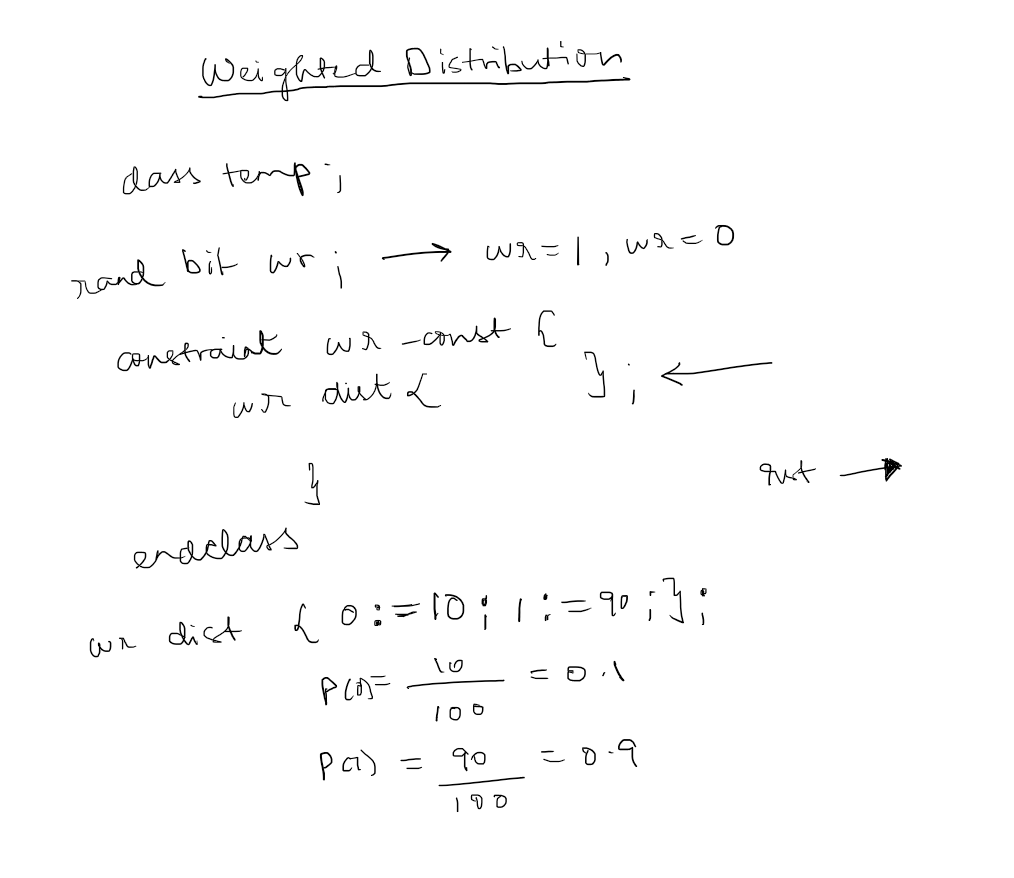

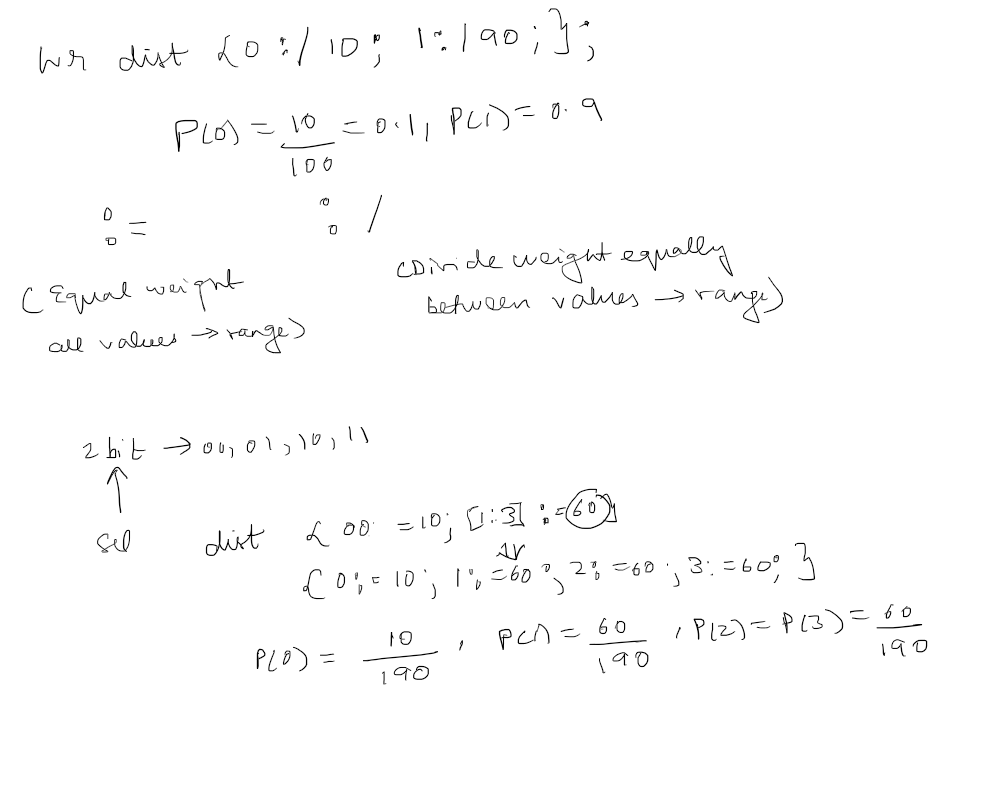

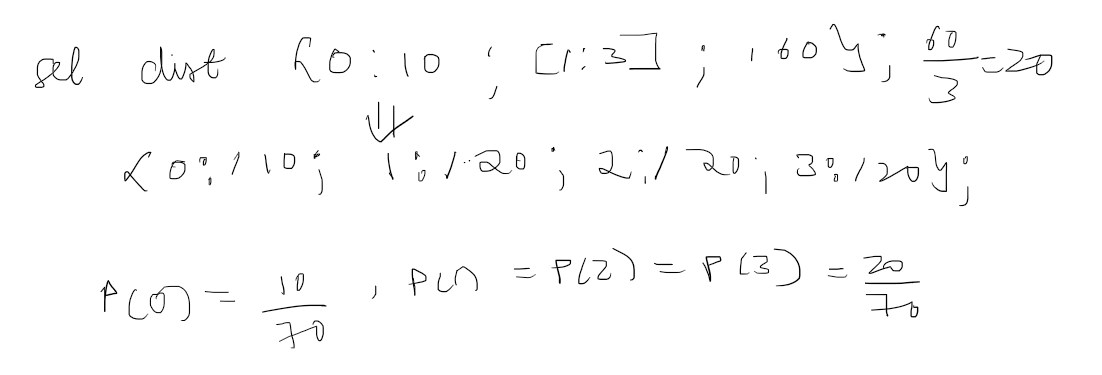

Weighted Distribution
Using Weighted Distribution
class first;
rand bit wr; // :=
rand bit rd: // :/
rand bit [1:0] var1;
rand bit [1:0] var2;
constraint data {
var1 dist {0 := 30, [1:3] := 90}; // 0 = 30/300 , 1,2,3 = 90/300
var2 dist {0 :/ 30, [1:3] :/ 90}; // 0,1,2,3, = 30/120 = 0.25
constraint cntrl {
wr dist {0 := 30, 1 := 70};
rd dist {0 :/ 30, 1 :/ 70};
}
endclass
module tb;
first f;
initial begin
f = new();
for (int i = 0, i<10, i++) begin
f.randomize();
$display("value of var1(:=) %0d and var2(:/) : "%0d", f.var1, f.var2);
end
end
endmodule

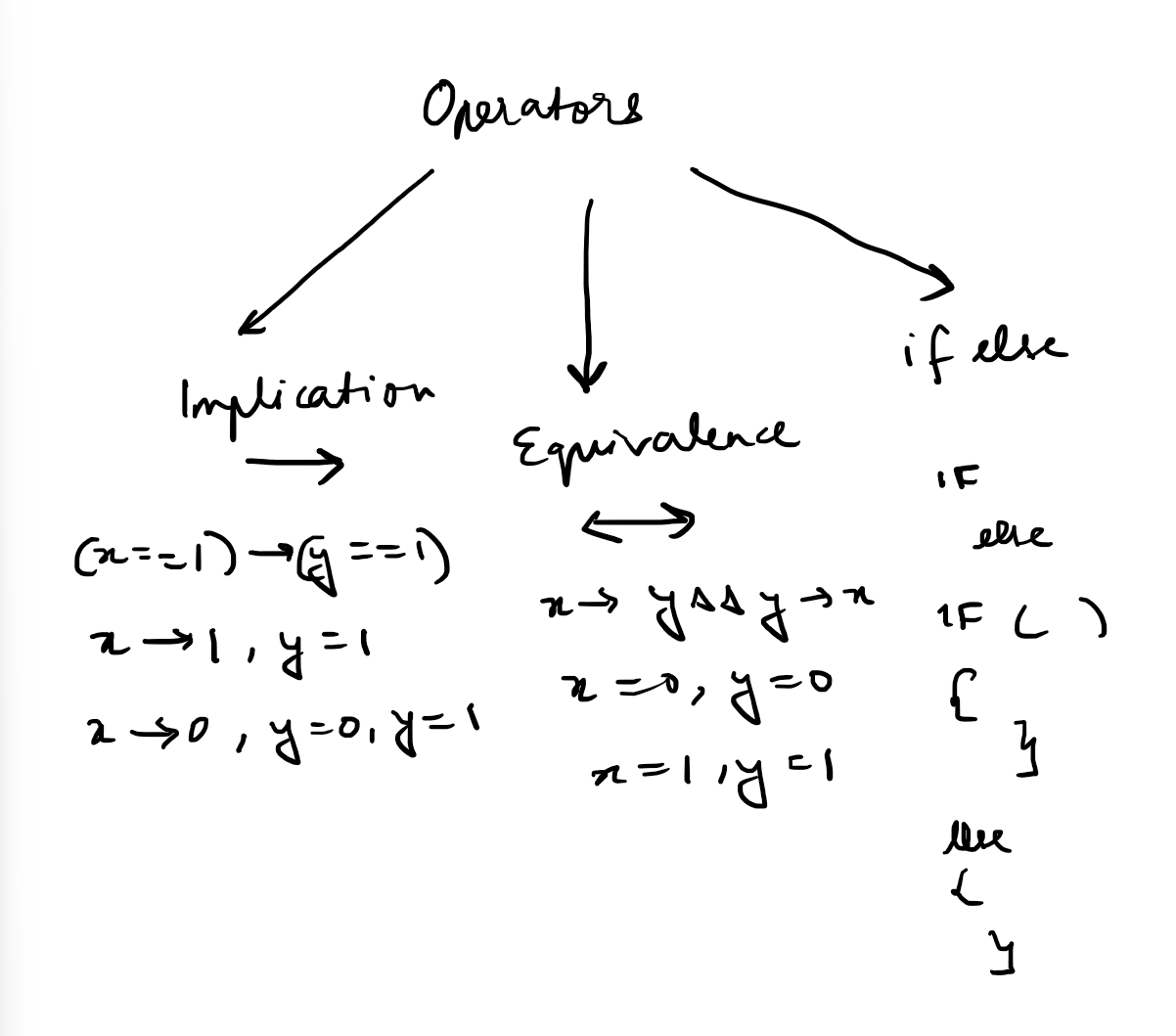

Constraint Operator
- Implication Operator
class generator;
randc bit [3:0] a;
rand bit ce;
rand bit rst;
constraint control_rst{
rst dist {0 := 80, 1 := 20};
}
constraint control_ce{
ce dist {1 := 80, 0 := 20};
}
constraint control_rst_ce{
(rst == 0 ) -> (ce == 1);
}
endclass
module tb;
generator g;
initial begin
g = new();
for (int i = 0; i<10; i++) begin
assert(g.randomize()) else $display("Randomization Failed");
$display("Value of rst: %0b and ce: %0b", g.rst, g.ce);
end
end
endmodule
- Equivalence Operator
class generator;
randc bit [3:0] a;
rand bit wr; //write to mem
rand bit oe; //output enable
constraint wr_c {
wr dist {0:=50, 1:=50};
}
constraint oe_c {
oe dist {1:=50, 0:=50};
}
constraint wr_oe_c{
(wr == 1) <-> (oe == 0);
}
endclass
module tb;
generator g;
initial begin
g = new();
for(int i = 0; i<10; i++) begin
assert(g.randomize()) else $display("Randomization Failed");
$display("value of wr : %0b and oe: %0b", g.wr, g.oe);
end
end
endmodule
- IF ELSE Operator
class generator;
randc bit [3:0] raddr, waddr;
rand bit wr; ///write to mem
rand bit oe; ///output enable
constraint wr_c {
wr dist {0:=50, 1:=50};
}
constraint oe_c {
oe dist {1:=50, 0:=50};
}
constraint wr_oe_c {
( wr == 1) <-> (oe == 0);
}
constraint write {
if (wr == 1)
{
waddr inside {[11:15]};
raddr == 0;
}
}
endclass
module tb;
generator g;
initial begin
g = new();
for(int i = 0; i<15; i++)begin
assert(g.randomze()) else $display("Randomization Failed");
$display("Value of wr : %0b | oe : %0b | raddr : %0d | waddr: %0d|", g.wr,g.oe,g.raddr,g.waddr);
end
end
endmodule
Turning ON and OFF Constraint
class generator;
randc bit [3:0] raddr, waddr;
rand bit wr; /// write to mem
rand bit oe; ///output enable
constraint wr_c{
wr dist {0:=50, 1:=50};
}
constraint oe_c{
oe dist {1:=50, 0:=50};
}
constraint wr_oe_c{
(wr == 1) -> (oe == 0);
}
endclass
module tb;
generator g;
initial begin
g = new();
g.wr_oe_c.constraint_mode(0); //// 1 -> constraint is on // 0 -> constraint is off
if(g.oe_c.constraint_mode(0))
$display("Constraint Status oe_c : %0d",g.wr_oe_c.constraint_mode());
for(int i = 0; i<20; i++) begin
assert(g.randomize()) else $display("Randomization Failed");
$display("value of wr: %0b | oe: %0b | ", g.wr, g.oe);
end
end
endmodule

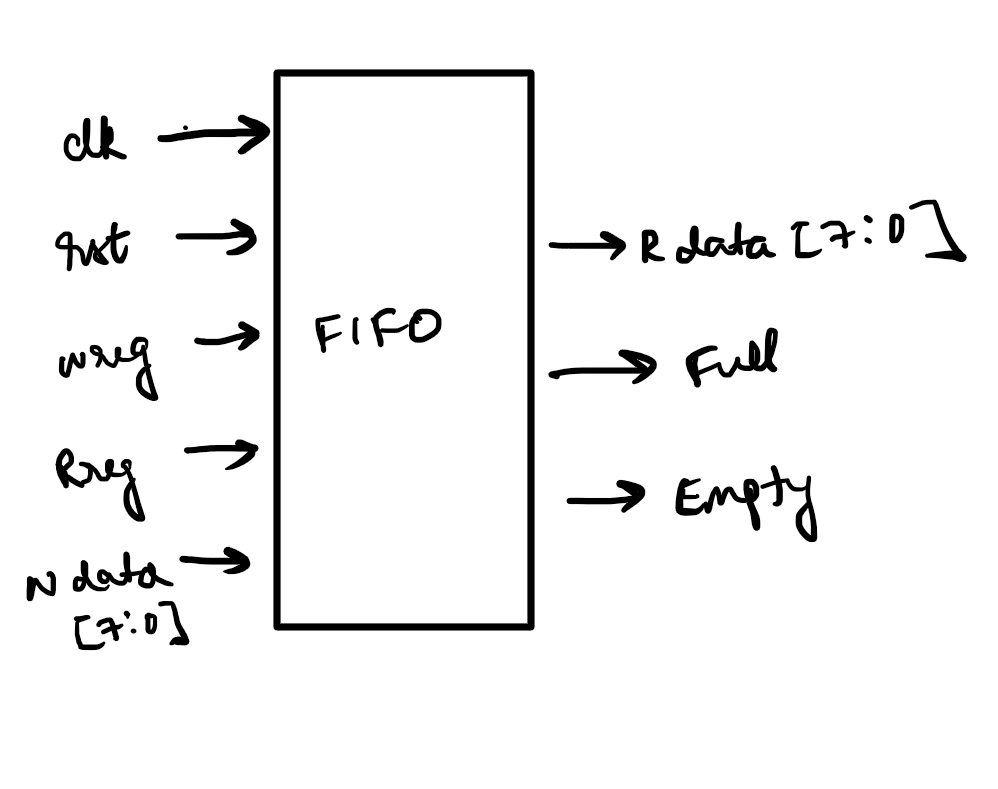

Understanding FIFO DUT
module fifo(
input wreq, rrreq,
input clk,
input rst,
input [7:0] wdata,
input [7:0] rdata,
output f,e
);
endmodule
class transaction;
bit clk;
bit rst;
rand bit wreq, rreq: /// Active
rand bit [7:0] wdata;
bit [7:0] rdata;
bit empty;
bit full;
constraint ctrl_wr{
wreq dist {0:=30; 1:=70;};
}
constraint ctrl_rd {
rreq dist {0:=30; 1:= 70;};
}
constraint wr_rd{
wreq != rreq;
}
endclass
